My First PCB

یادمه سالها پیش سوم راهنمایی که بودیم (گمونم سال 83 بود)، معلممون تو درس حرفه و فن بهمون تکلیف ساخت یک مدار چراغ چشمک زن داد

ما هیچ چیز از قطعات الکترونیکی نمی دونستیم. من مقداری تلاش کردم ولی نتونستم بسازمش. شاید به خاطر اینکه امکانات به اندازه الان نداشتم و همین طور راهنما. هرچند انگیزه داشتم.

تابستان امسال پس از حدود ده سال از اون موقع مدار رو ساختم

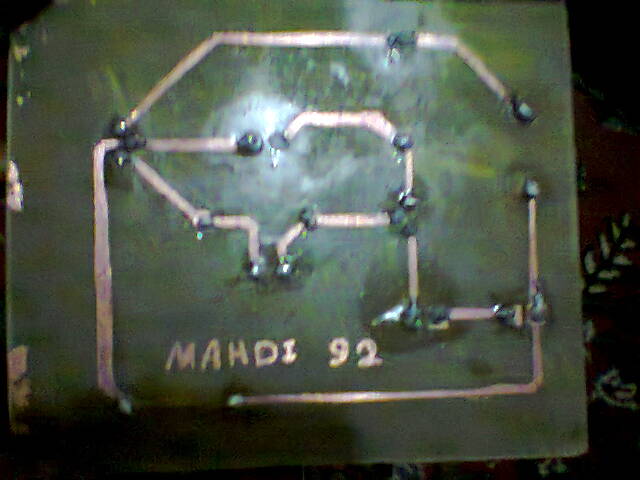

این اولین مدار چاپی من بود که ابتدا با استفاده از نرم افزار Proteus اون رو طراحی کردم و بعد با استفاده از روش معمول اتو بر روی مدار چاپش کردم.

یکی از اشتباهاتم این بود که ترک ها (مسیرها) رو نازک گرفته بودم و این رو آقایی که میخواست مدار رو برام روی کاغذ گلاسه پرینت بگیره بهم گفت. این مشکل رو با ماژیک ضد آب حل کردم و پس از چاپ مسیرها روی مدار و قبل از انداختن توی اسید مسیرها رو با ماژیک ضخیم تر کردم.

حل شدن قسمت های مسی مدار توی اسید بیشتر از اونی که فکر می کردم طول کشید. در واقع حدود 4 -5 ساعت طول کشید تا به طور کامل مس ها حل بشه و قسمت هایی که مدار چاپ شده بود باقی موند.

برای سوراخ کردن via ها یک سه نظام کوچیک خریدم به همراه دو تا مته ریز اما دینام هایی که داشتم جواب ندادند (خیلی کوچیک بودن؛ فکر کنم سه ولتی بودند). بنابراین من با یک میخ و چکش سوراخ ها رو ایجاد کردم! خیلی تمیز در نیومد ولی خوب بهتر از هیچی بود. جنس ورقه خیلی محکمه و شکاف نمیخوره بنابراین در استفاده از میخ جای نگرانی وجود نداره.

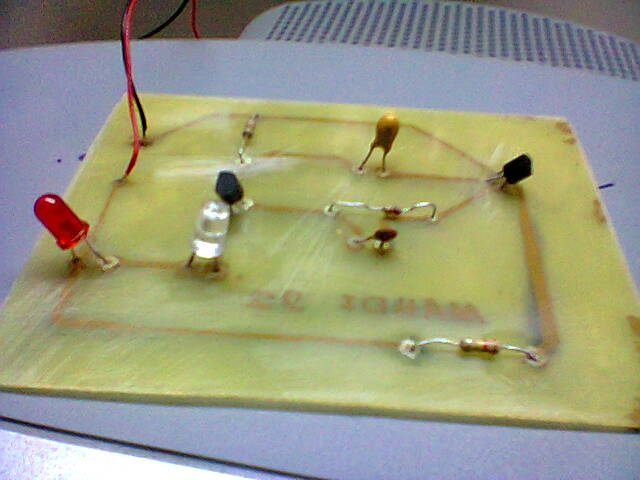

اینم مدار نهایی من!

خیلی خوب کار نمیکنه؛ یعنی چشمک نمیزنه. نمیدونم مشکل از ولتاژیه که اعمال می کنم یا چینش قطعات.

در هر صورت برای من این تجریه ارزشمندی بود و به احتمال زیاد مدار بعدی من ربات تعقیب خط خواهد بود.

از سایت های مفیدی هم استفاده کردم که لینکش از این قراره:

-Make PCBs at home with magazine paper and your lazer printer, http://www.riccibitti.com/pcb/pcb.htm

-Flasher Circuits, http://www.talkingelectronics.com/projects/FlasherCircuits /Page83FlasherCircuitsP1.html
